5G NR 终端发射功率等级​(5G NR UE Power Class)

浏览: 作者:施伟年 来源: 时间:2024-01-22 分类:行业动态
5G UE最大功率选择,取决于最大EIRP等效各向同性辐射功率限制,必须满足法规要求,即确保设备不会传输可能导致健康问题或产生过多干扰的高功率。Power Class 1级终端,发射功率大,不能用于手机,只能用于FWA、ADU等行业终端、公共安全类应用终端。

    在移动通信中,基站和手机终端的最大发射功率决定通讯距离。基站的发射功率可以设置比较大。手机的上行能力是决定通讯距离的关键因素。由于手机主要是为人服务,受技术以法规的制约,手机不能使用超出标准的发射功率。所以,手机注定只能在小区周边一定覆盖范围内使用。

FWA时代来临,UE不在局限于手持终端,UE就可以使用更高功率,可以支持从更长的移动通信距离。

3GPP定义了多种5G UE的功率等级。UE功率等级可以定义NR信道带宽上的最大发射功率。FR1FR2UE功率等级分别由3GPP TS 38.101-1/ TS 38.101-2定义。

Rel-17,在FR1内运行的UE规定了4个功率等级,Power Class 321.5,和1。在FR2中运行的UE规定了7个功率等级,Power Class 1234567

FR1频谱上,功率等级 3,大小为 23dBm;功率等级 2,大小为 26dBm;功率等级 1.5,大小为 29dBm;功率等级 1,仅对N14定义为31dBm。其它频段没有定义,理论上功率更大。

Power Class

Max TRP dBm

NR Bands

Applications

Class 1

31N14/


FWA, 公共安全调度等非手机类终端

Class 1.5

29

N41, n77, n78, n79

All applications

Class 2

26

n1, n3, n34, n39,   n40, n41, n77, n78, n79, n95, n97, n98, n104

All applications

Class 3

23

All bands

All applications

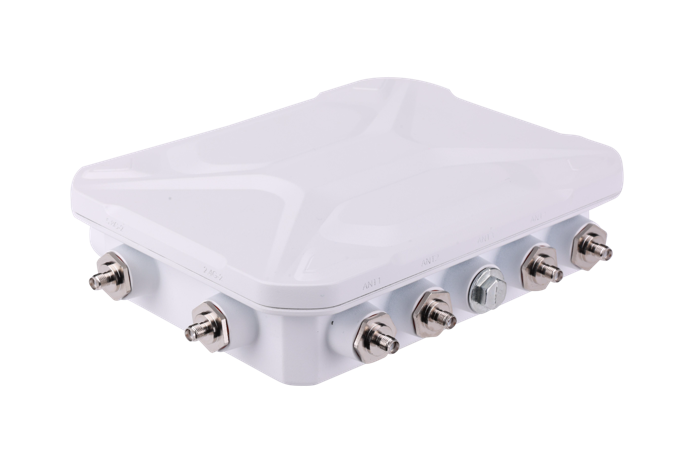

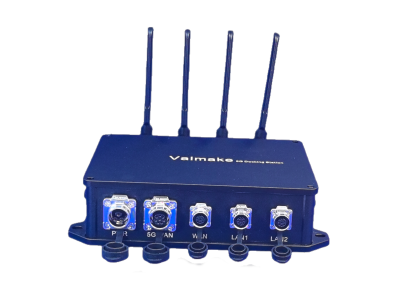

功率1类设备专用于FWA,具有最高的发射功率功能。这些设备可用于在住宅或办公室提供宽带连接。部分5G FWA设备如下:

5G pixcv_image小5GRuggedADU侧视

UE最大功率选择,取决于最大EIRP等效各向同性辐射功率)限制,必须满足法规要求,即确保设备不会传输可能导致健康问题或产生过多干扰的高功率。主要指标是SAR。这个指标的目的是将手机的辐射控制在一个很小的范围内,避免手机等便携通信设备近场辐射对人体健康影响。

     FR2频段,功率等级可以查阅3GPP文档。
